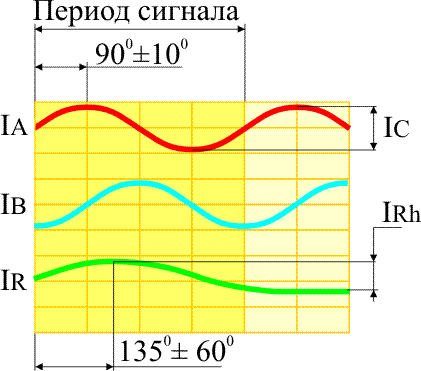

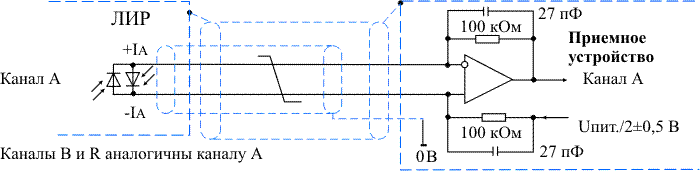

Синусоидальный токовый сигнал CT (~11 мкА); Uпит. = +5В ± 5%
|
|
Фаза сигнала B относительно сигнала A:
90º±10º
Фаза сигнала R относительно сигнала A:
135º±60º
Двойная амплитуда сигналов каналов A;B:
IC=7…16 мкА.
Амплитуда сигнала референтной метки:
IR=2…8,5 мкА.
|

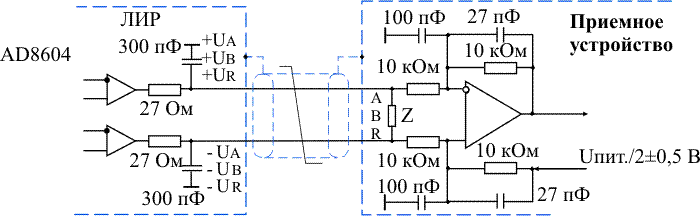

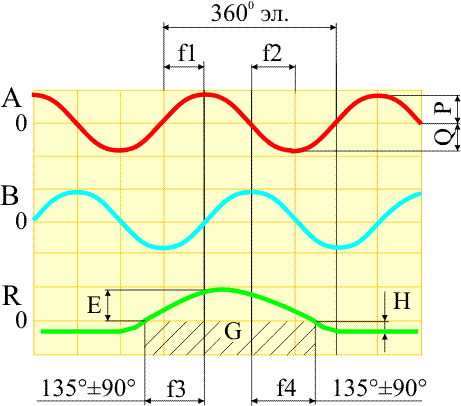

Синусоидальный сигнал напряжения CH (~1 В); Uпит. = +5В ± 5%
|
|
Фаза сигнала B относительно сигнала A:
90º±10º
Фаза сигнала R относительно сигнала A:
135º±60º
Двойная амплитуда сигналов каналов A;B:
UC=0,6…1,2 В при нагрузке Z=120 Ом.
Амплитуда сигнала референтной метки:
UR=0,2…0,8 В при нагрузке Z=120 Ом.
U0=(U/2)±0,25 В.
|
Z равно волновому сопротивлению кабеля.
Волновое сопротивление кабеля преобразователя – 120 Ом.

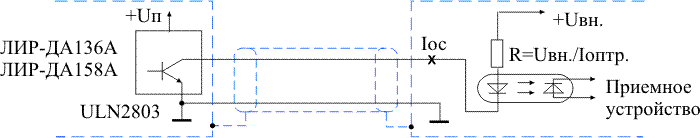

Прямоугольный импульсный сигнал типа ОС (открытый коллектор)
.gif)

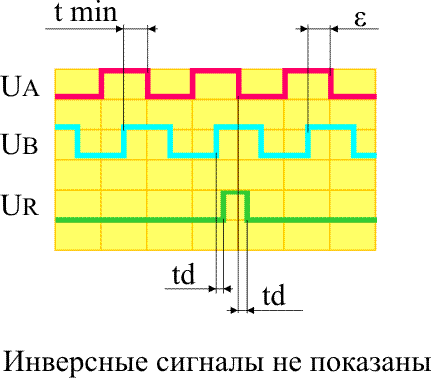

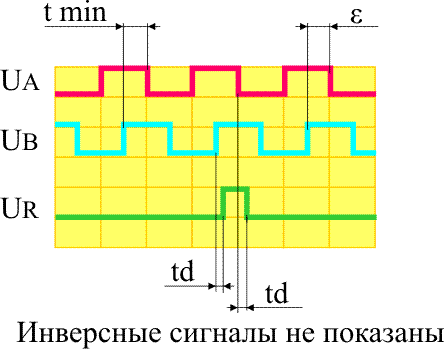

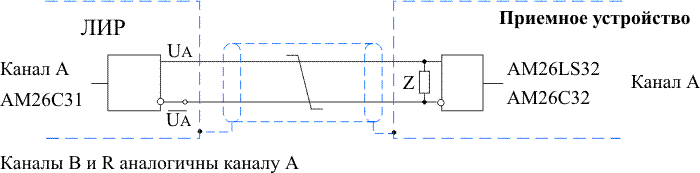

Прямоугольный импульсный сигнал типа ПИ (TTL); Uпит. = +5В ± 5%
|
|
Уровень выходных сигналов:
U1>2,4 В при Iвых. ≤ 20 мА;
U0<0,5 В при Iвых. ≤ 20 мА.
Выходная нагрузка:
Iвых. ≤ 20 мА; CН<1000 пФ.
Длительность фронтов выходных сигналов не более 100 нс
Время задержки сигнала референтной метки относительно основных сигналов:
td≤300 нс.
|
Z равно волновому сопротивлению кабеля.
Волновое сопротивление кабеля преобразователя – 120 Ом.

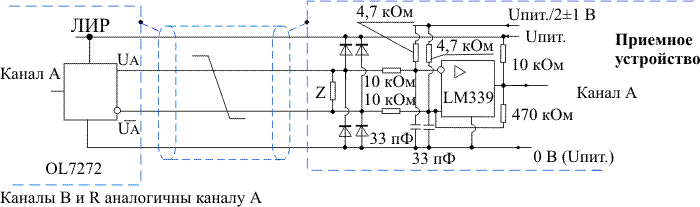

Прямоугольный импульсный сигнал типа ПИ (HTL); Uпит. = +12В ± 5%
|
|
Уровень выходных сигналов:
U1>Uпит – 2,5 В при Iвых. ≤ 20 мА;
U0<0,5 В при Iвых. ≤ 20 мА.
Выходная нагрузка:
Iвых. ≤ 20 мА; CН<1000 пФ.
Длительность фронтов выходных сигналов не более 100 нс
Время задержки сигнала референтной метки относительно основных сигналов:
td≤300 нс.
|
Z равно волновому сопротивлению кабеля.
Волновое сопротивление кабеля преобразователя – 120 Ом.
Прямоугольный импульсный сигнал типа ПИ (HTL); Uпит. = +(10…30)В
|
|
Уровень выходных сигналов:
U1>Uпит – 2,5 В при Iвых. ≤ 20 мА;
U0<0,5 В при Iвых. ≤ 20 мА.
Выходная нагрузка:
Iвых. ≤ 20 мА; CН<1000 пФ.
Длительность фронтов выходных сигналов не более 300 нс
Время задержки сигнала референтной метки относительно основных сигналов:
td≤300 нс.
|
Максимальное сближение фронтов A и B при max выходной частоте Fвых. max характеризуется минимальным временем сближения фронтов tmin:
Fвых. ,max=160 кГц, tmin ≥ 0,8 мкс.
Z равно волновому сопротивлению кабеля.
Волновое сопротивление кабеля преобразователя – 120 Ом.

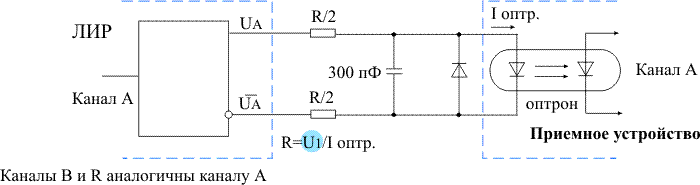

Прямоугольный импульсный сигнал типа ПИ (TTL, HTL)

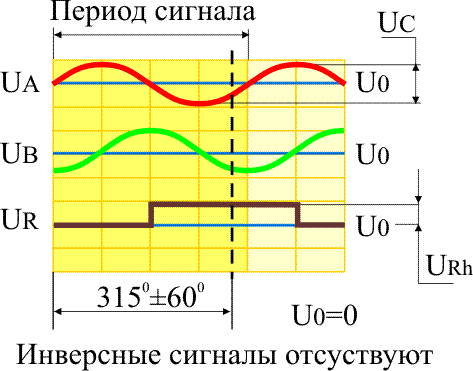

Синусоидальный сигнал напряжения типа CH (~8 В); Uпит. = ±12В ± 5%
|
|
Фаза сигнала B относительно сигнала A – 90º±10º
Фаза сигнала R относительно сигнала A – 315º±60º
Двойная амплитуда сигналов каналов A;B:
UC=15…16 В.
Амплитуда сигнала референтной метки:
UR=11 В.
U0= ±0,25 В.
Преобразователи с выходным сигналом типа CH (~8 В) предназначены для работы с системами управления и блоками индикации фирмы «ISCRA» типа LJUMO ALS.
|
