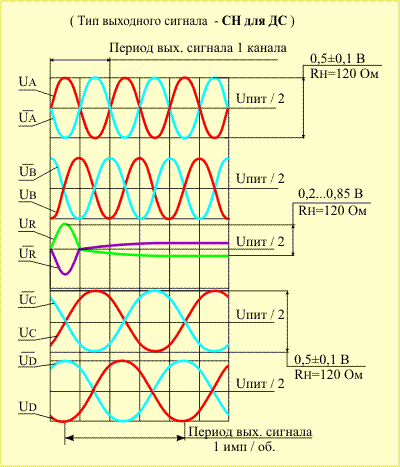

Параметры выходных сигналов ЛИР-ДС158А, ДС250А
|
|
Фаза сигнала UВ относительно сигнала UА: 90°±15°
Фаза сигнала UR относительно сигнала UА: 0°±15°
Сигнал UА опережает сигнал UB при вращении по часовой стрелке. (Вид со стороны вала).
|

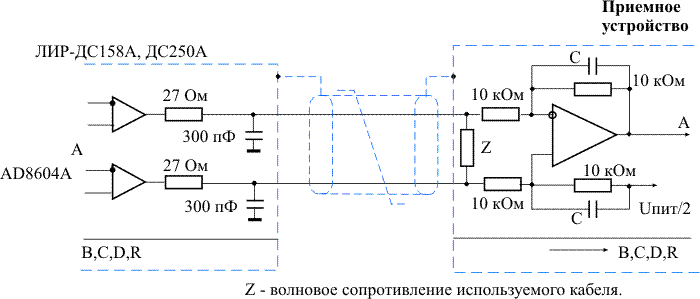

Рекомендуемая схема связи датчиков с устройством приема информации
Тип выходного сигнала – ДР

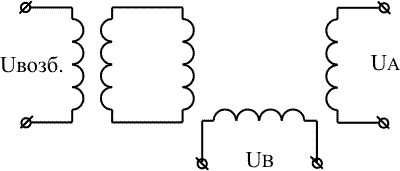

Схема включения
|
