Рекомендации по установке датчиков и преобразователей углового перемещения на изделие потребителя
Преобразователь распаковать и выдержать в течении 4-х часов при температуре (20±5) °С. Перед установкой рекомендуется произвести проверку преобразователей на функционирование в следующей последовательности:
- подготовить кабель связи преобразователя с УЧПУ или УЦИ (распаять ответную часть соединителя преобразователя, поставляемую в комплекте согласно паспорта);
- установить напряжение питания согласно исполнению преобразователя с допуском ±5% от номинала; произвести подключение преобразователя к УЦИ или УЧПУ;
|
- вращая вал преобразователя, убедиться в соответствии показаний УЧПУ или УЦИ величине и направлению вращения вала и в наличии сигнала референтной метки;
- произвести контроль установочных баз и их взаимного положения;
- приступить к установке преобразователя на изделие потребителя.
|
Преобразователи с цельным выходным валом

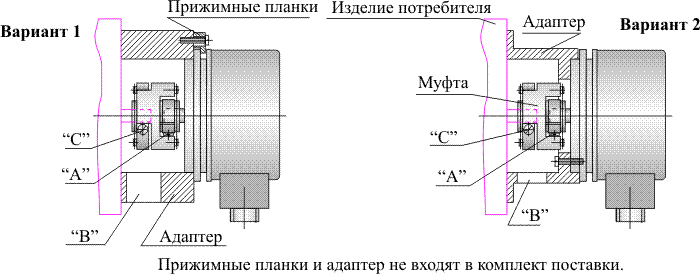

Рекомендуемый порядок монтажа преобразователя или датчика на изделие потребителя
- закрепить муфту на валу преобразователя винтом “А”;
- с помощью планок и винтов (вариант 1) или только винтов (вариант 2) установить преобразователь на адаптере;
|
- винтом “С” через паз “В” в адаптере зафиксировать муфту на валу потребителя;
- закрепить адаптер на изделии потребителя;
- рекомендованные муфты приведены в технических характеристиках каждого преобразователя.
|
Рекомендации по установке датчиков и преобразователей линейного перемещения на изделие потребителя
Преобразователи следует размещать как можно ближе к линии резания (для металлорежущих станков) или линии измерения (для контрольно-измерительных средств). Рекомендуется корпус преобразователя монтировать на подвижном узле, а считывающую головку на неподвижном, что позволяет жестко закрепить кабель. Кабель следует укладывать в зонах, защищенных от загрязнения и механических повреждений. Радиус изгиба кабеля не менее 50 мм.
При установке преобразователя на металлорежущие станки необходимо обеспечить его защиту от смазочно-охлаждающей жидкости, стружки и т.д. Рекомендуется закрывать его кожухом и располагать так, чтобы сторона корпуса с защитой не была обращена в сторону зоны обработки.
Подготовка к установке
Преобразователь распаковать и выдержать в течении 4-х часов при температуре (20±5) °С, не вынимая его из полиэтиленового чехла. Перед установкой рекомендуется произвести проверку преобразователей на функционирование в следующей последовательности:
- подготовить кабель связи преобразователя с УЧПУ или УЦИ (распаять ответную часть соединителя, поставляемую в комплекте преобразователя согласно паспорта);
- установить напряжение питания согласно исполнению преобразователя с допуском ±5 % от номинала и соединить кабель преобразователя с кабелем связи;
|
- снять транспортировочную планку и убедиться в наличии шаблона;
- перемещая головку преобразователя вместе с шаблоном вдоль корпуса преобразователя и обеспечивая их постоянный контакт, убедиться в соответствии показаний УЧПУ или УЦИ величине и направлению перемещения головки и в наличии сигнала референтной метки согласно заказа.
|
Общие рекомендации
|
1. Определить зону расположения преобразователя с учетом Lизм. и положения референтной метки, обеспечить необходимые установочные базы под корпус и головку преобразователя с выполнением соответствующих крепежных отверстий.
2. Произвести контроль установочных поверхностей и их взаимного положения.
3. Установить преобразователь на соответствующие установочные базы, если возможно с транспортировочной планкой.
4. Подвижкой корпуса преобразователя в пределах зазоров крепежных пазов или отверстий обеспечить его параллельность направляющей исполнительного механизма и зафиксировать корпус предварительно.
5. Соединить головку преобразователя с соответствующей установочной базой предварительно.
6. Сняв шаблон и транспортировочную планку (при наличии), проконтролировать на всем диапазоне перемещения зазор, разность зазора на всем диапазоне перемещения не более 0,2 мм.
7. Закрепить корпус и головку окончательно. Крепеж (винты и шайбы стопорные) поставляется в комплекте. Момент затягивания винтов: 2,5 Н·м.
|
8. Резьбовые отверстия под корпуса выполняются при обязательном соблюдении двух требований:
· допуск на координаты отверстий не более 0,2 мм;
· перпендикулярность этих отверстий к базовой плоскости в пределах 0,2 мм.
Выполнение этих требований обеспечивает обязательное условие крепления преобразователя: наличие контакта корпуса преобразователя и винтов только в зоне плоскости их головок во избежание деформации корпуса.
Порядок выполнения отверстий:
· разметить их через проходные отверстия корпуса;
· преобразователь снять;
· выполнить резьбовые отверстия.
При наличии в корпусе более 3-х проходных отверстий разрешается использовать для его крепления не все отверстия. Их окончательный выбор обуславливается обеспечением точностных параметров преобразователя согласно паспорта.
|
|
